有限元分析試件ZJ-1、ZJ-2破過程式為：當肩梁承載力接近屈服荷載時，腹板受壓區域出現了屈曲，隨著荷載增大，變形逐漸向斜下方發展，直至出現一條與水平線成大約45°的斜壓帶，引起翼緣屈曲，最終結構由于變形過大而喪失承載能力。具體破壞形式見圖2，荷載位移曲線見圖4。中柱肩梁在荷載作用下，柱受壓翼緣基本未發生破壞，而肩梁腹板發生較大變形；隨著荷載繼續增大，塑性區繼續擴展，最終，肩梁由于腹板變形過大而喪失承載力，中柱肩梁的破壞模式為腹板屈曲而引起截面破壞。
BJ-1，BJ-2的破壞過程與試件ZJ-1、ZJ-2不同。表現為當肩梁承載力接近屈服荷載時，受壓翼緣發生輕微屈曲變形；隨著荷載增大，腹板受壓區域出現了屈曲，形成了一條與水平線成約45°的斜壓帶，最終結構由于變形過大而喪失承載能力。具體破壞形式見圖3，荷載位移曲線見圖5。邊柱肩梁的破壞由受壓翼緣開始，翼緣發生屈曲后，對腹板的約束減弱，進而腹板發生較大變形，整個截面發生屈服而喪失承載力，邊柱肩梁的破壞模式為翼緣屈曲而引起的截面破壞。

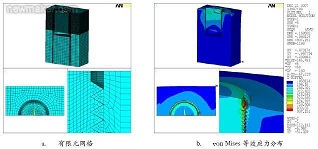

采用有限元軟件ANSYS進行建模分析，鋼材與混凝土的本構關系根據試驗試件的材性試驗確定，鋼材采用Solid45單元，混凝土采用Solid65單元。Q345鋼的彈性模量E=1.92×105N/mm2，泊松比ν=0.3，屈服強度f(wàn)y=414N/mm2，極限抗拉強度f(wàn)u=569N/mm2。Q235鋼的彈性模量E=2.0×105N/mm2，泊松比ν=0.3，屈服強度f(wàn)y=311N/mm2，極限抗拉強度f(wàn)u=472N/mm2；混凝土標號為C30，不考慮包辛格效應影響。鋼材與混凝土的本構模型見圖6，有限元模型見圖7。將有限元計算結果與試驗結果進行比較，見圖8和圖9，荷載位移曲線對比見圖10。經過對比可知計算結果與試驗結果能夠較好吻合。鋼管混凝土柱肩梁邊柱高厚比有限元參數分析共設置5個模型(GHB1~GHB5)，中柱試件共5個模型(GHZ1~GHZ5)。經有限元計算，邊柱高厚比模型荷載-位移關系對比見圖11，具體數值見表3；中柱高厚比模型荷載-位移關系對比見圖12，具體數值見表4。通過比較發現：邊、中柱肩梁的屈服荷載與極限荷載增加速度隨著高厚比的減小(腹板厚度增加)而減慢。邊柱肩梁腹板厚度每增大2mm屈服荷載增加約152kN；中柱肩梁腹板厚度每增加2mm極限荷載增大約204kN。但隨著高厚比的減小，Py/Pu值逐漸增大，兩者數值逐漸接近，將對結構的安全產生不利影響。
